Robot d'usinage 7 axes
Un bras à sept axes qui attaque la matière sous n'importe quel angle : c'est la machine des formes fermées, des contre-dépouilles et des sculptures qu'on ne peut pas usiner par le dessus. Pièce maximale 2 500 × 1 600 × 1 600 mm.
Quelques exemples d'usinage 3D

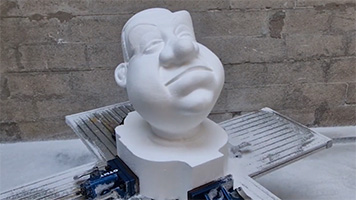

Usinage de Maître Folace - Voir la vidéo

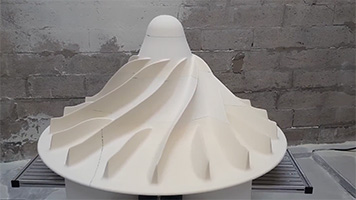

Usinage d'un rotor - Voir la vidéo

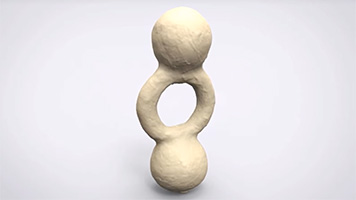

Usinage d'une sculpture - Voir la vidéo

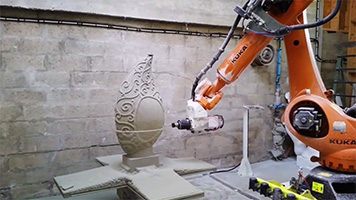

Usinage d'une sculpture cygne - Voir la vidéo

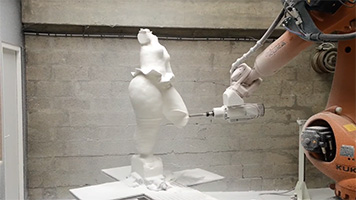

Usinage d'une statue - Voir la vidéo

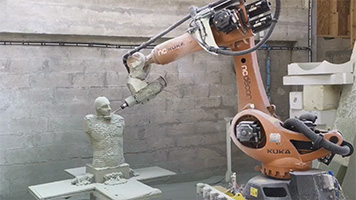

Usinage d'une statue - Voir la vidéo

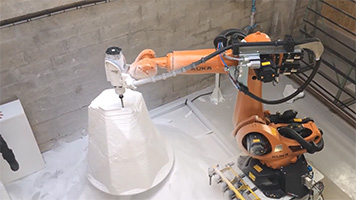

Usinage d'un rocher à facettes - Voir la vidéo

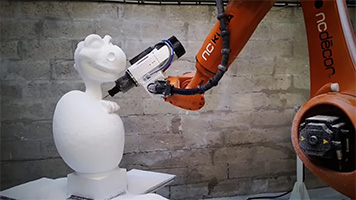

Usinage d'un dinosaure - Voir la vidéo
Pourquoi sept axes plutôt que trois ?
Une machine 3 axes attaque toujours la pièce par le dessus. Elle est parfaite pour un relief, un panneau, une forme ouverte — mais elle laisse des zones inaccessibles dès qu'une forme se referme sur elle-même.
Un bras 7 axes approche la matière sous n'importe quel angle, et l'axe externe fait tourner la pièce sans la démonter. Concrètement, les contre-dépouilles deviennent usinables, les erreurs de repositionnement disparaissent, l'outil reste au maximum perpendiculaire à la surface qu'il travaille.
C'est ce qui permet d'usiner une statue, un personnage ou un rocher, là où une 3 axes imposerait de retourner la pièce et de raccorder les passes à la main.
Caractéristiques
- Pièce maximale
- 2 500 × 1 600 × 1 600 mm d'un seul tenant ; plusieurs blocs peuvent être collés avant usinage
- Axes
- 7 axes : 6 axes de bras, plus un axe rotatif externe
- Précision d’usinage
- de l’ordre de 0,2 mm
- Broche
- 12 kW
- Matériaux usinés
- polystyrène expansé et extrudé, mousse polyuréthane, LAB, plastiques, bois
- Formats de fichiers
- la plupart des formats 3D du marché ; les fichiers abîmés ou incomplets sont repris en amont
- Au-delà de la course
- la pièce est découpée en éléments usinés séparément, puis assemblés et raccordés
Ce que nous usinons avec
- Sculptures et agrandissements — reproduction d'une œuvre à l'échelle voulue, à partir d'un modèle numérisé ou modélisé.
- Moules perdus — usinés en creux dans la mousse ou le polystyrène, puis détruits au démoulage : c'est la voie la plus rapide pour une pièce unique.
- Décors et éléments d'architecture — rochers, chapiteaux, moulures, personnages.
- Modèles et prototypes — maquettes de validation, modèles de fonderie, formes d'emboutissage.
Les vidéos ci-dessus montrent la machine en fonctionnement. Pour voir les pièces terminées, peintes et installées, allez voir nos réalisations ou la page Usinage 3D.
Parlons de votre projet d'usinage 3D
Un croquis, une photo ou un fichier 3D suffit pour démarrer. Le devis est gratuit, et nous vous répondons dans les meilleurs délais.
